Tugas4 Jarkom

Tugas 4

I.       DESKRIPSI TUGAS


        Keterangan :

A : Pimpinan

B : Karyawan

C : FreeHotspot (Lokal)

       D : CSR – Free di luar kantor

II.          SOFTWARE YANG DIBUTUHKAN

         Software yang dibutuhkan :

1.      VMWare

2.      Mikrotik

3.      WinBox

III.        SETTING MIKROTIK

          Setting mikrotik di tugas 4 ini, sama saja dengan setting mikrotik di tugas 3. Lihat Tugas3

IV.         SETTING WINBOX

          A.    Membuat VLAN

                Pilih Interfaces – Add – VLAN

1.        vlan1 untuk Freehotspot (lokal) (C)



2.        vlan2 untuk CSR-Free di luar kantor


          B.    Membuat IP Address

                Pilih IP – Addresses

                1. IP Address untuk Pimpinan (A) 192.168.170.160/28 dan interface : ether1

                2. IP Address untuk Karyawan (B) 192.168.170.128/27 dan interface : ether1

                3. IP Address untuk Freehotspot (C) 192.168.170.5/24 dan interface : vlan1

                4. IP Address untuk CSR-free luar kantor (D) 192.168.170.64/24 dan interface : vlan2

          C.  Router

                IP – Routes (otomatis)

          D.    Membuat Hotspot

                IP – Hotspot – Servers – Setup

                1. Membuat hotspot pada vlan1 (ikuti langkah) nama : hotspot1

                2. Membuat hotspot pada vlan2 (ikuti langkah) nama : hs-vlan2

          E.  Membuat User Hotspot

                IP – Hotspot – User – Add

                1. Membuat user untuk Freehotspot (C). Ulangi sampai dengan jumlah node (50user)

                2. Membuat User untuk CSR-Free luar kantor (D). Ulangi sampai dengan jumlah node (36user)

          F.    Membuat Pembagian Bandwidth

               Queues – Simple Queues – Add

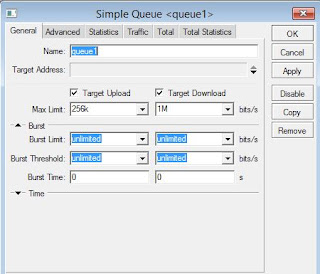

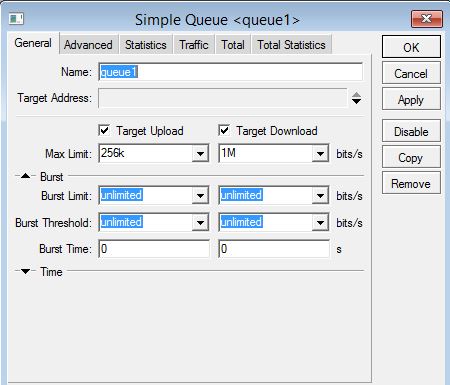

               1. Besar Bandwidth di Pimpinan (A) Download > Upload

                   tab General

                   tab Advanced

               2. Besar Bandwidth di Karyawan (B) Download = Upload

            tab General

            tab Advanced

               3. Besar Bandwidth di Freehotspot (C) Download > Upload

            tab General

            tab Advanced

               4. Besar Bandwidth di CSR-Free luar kantor (D) Download > Upload

            tab General

            tab Advanced

          G.    Pembatasan Hak Akses

                IP – Firewall – Filter Rules – Add

                1. Pada Karyawan (B) hak aksesnya dibatasi tidak dapat membuka facebook dan twitter

                    FACEBOOK

                    tab General

                    tab Advanced

                    tab Action

                    TWITTER

             tab General

             tab Advanced

             tab Action

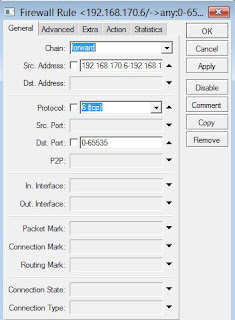

                2. Pada Freehotspot (C) hak aksesnya dibatasi tidak dapat membuka facebook

             tab General

             tab Advanced

             tab Action

                3. Pada CSR-Free luar kantor (D) hak aksesnya dibatasi tidak dapat membuka twitter

             tab General

             tab Advanced

             tab Action
